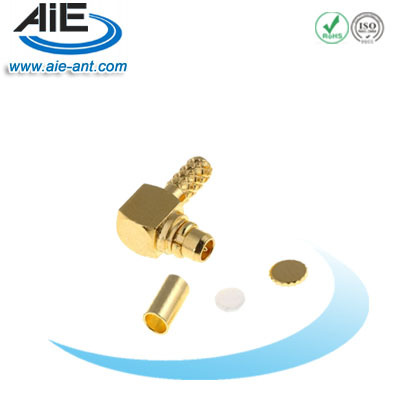

MMCX Right Angle Male Connector

Item No.: AIE-MMCX WM-01
Request Quote
Description

Model :AIE-MMCX WM-01

 Major Technical Characteristics
 Frequency Range     DC~6GHz
 Impedance       50Ω
 Type                MMCX right angle male for cable
 Center conductor retention force  ≥0.28N
 Insertion Loss   0.18dB(1GHz)
 Voltage Standing Wave Ratio  Straight  ≤1.20/1GHz
 Right angle         ≤1.45/1GHz
 Durability(mating)  ≥500(cycles)
 Cable         RG174/RG316
 Material & Plating
 Body  Brass     Gold plated
 Pin contact  Tin bronze    Gold plated
 Resilient contact  Beryllium-copper   Gold plated
 Socket contact  Beryllium or tin bronze  Gold plated
 Insulator     PTFE
 Crimp ferrule  Copper alloy    Nickel or gold plated
 O-ring sealing     6146 silicone rubber
